مبدل DC-DC افزاینده XL6009/LM2577

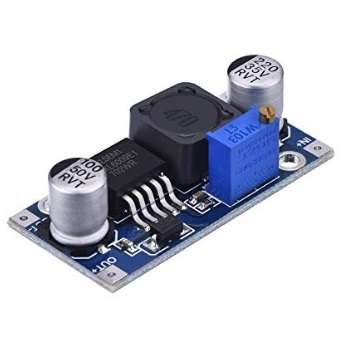

ماژول مبدل افزاینده DC به DC با تراشه XL6009 از ماژول هایی است که کار کاربران را بسیار راحت کرده است. با استفاده از این ماژول می توان ولتاژ 3 الی 32 ولت را به ولتاژ 5 الی 35 ولت تبدیل کرد. برای تغییر خروجی ولتاژ کافی است مولتی ترن تعبیه شده روی این برد کوچک را بچرخانید.

جریان ورودی نامی این ماژول حداکثر 4 آمپر بوده , اما برای بدست آوردن جریان خروجی حداکثر در هر حالت می توان از فرومول زیر استفاده کرد:

Vin*Iin*0.9=Vout*Iout

نمونه ولتاژ های تست شده با این دستگاه:

Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Output 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Output 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Output 19V 1.5A 28.5W
Input 12V Output 24V 1 A 24W
